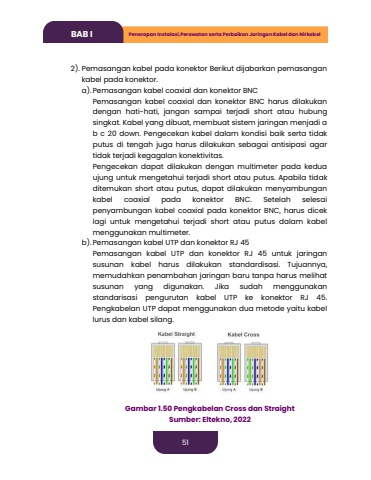

51BAB I Penerapan Instalasi,Perawatan serta Perbaikan Jaringan Kabel dan Nirkabel2). Pemasangan kabel pada konektor Berikut dijabarkan pemasangan kabel pada konektor.a). Pemasangan kabel coaxial dan konektor BNCPemasangan kabel coaxial dan konektor BNC harus dilakukan dengan hati-hati, jangan sampai terjadi short atau hubung singkat. Kabel yang dibuat, membuat sistem jaringan menjadi a b c 20 down. Pengecekan kabel dalam kondisi baik serta tidak putus di tengah juga harus dilakukan sebagai antisipasi agar tidak terjadi kegagalan konektivitas.Pengecekan dapat dilakukan dengan multimeter pada kedua ujung untuk mengetahui terjadi short atau putus. Apabila tidak ditemukan short atau putus, dapat dilakukan menyambungan kabel coaxial pada konektor BNC. Setelah selesai penyambungan kabel coaxial pada konektor BNC, harus dicek lagi untuk mengetahui terjadi short atau putus dalam kabel menggunakan multimeter.b). Pemasangan kabel UTP dan konektor RJ 45Pemasangan kabel UTP dan konektor RJ 45 untuk jaringan susunan kabel harus dilakukan standardisasi. Tujuannya, memudahkan penambahan jaringan baru tanpa harus melihat susunan yang digunakan. Jika sudah menggunakan standarisasi pengurutan kabel UTP ke konektor RJ 45. Pengkabelan UTP dapat menggunakan dua metode yaitu kabel lurus dan kabel silang.Gambar 1.50 Pengkabelan Cross dan StraightSumber: Eltekno, 2022
