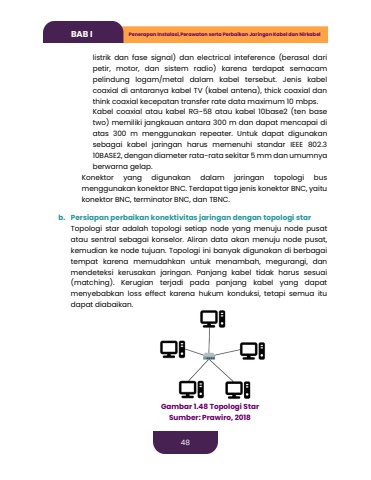

48BAB I Penerapan Instalasi,Perawatan serta Perbaikan Jaringan Kabel dan Nirkabellistrik dan fase signal) dan electrical inteference (berasal dari petir, motor, dan sistem radio) karena terdapat semacam pelindung logam/metal dalam kabel tersebut. Jenis kabel coaxial di antaranya kabel TV (kabel antena), thick coaxial dan think coaxial kecepatan transfer rate data maximum 10 mbps.Kabel coaxial atau kabel RG-58 atau kabel 10base2 (ten base two) memiliki jangkauan antara 300 m dan dapat mencapai di atas 300 m menggunakan repeater. Untuk dapat digunakan sebagai kabel jaringan harus memenuhi standar IEEE 802.3 10BASE2, dengan diameter rata-rata sekitar 5 mm dan umumnya berwarna gelap.Konektor yang digunakan dalam jaringan topologi bus menggunakan konektor BNC. Terdapat tiga jenis konektor BNC, yaitu konektor BNC, terminator BNC, dan TBNC.b. Persiapan perbaikan konektivitas jaringan dengan topologi starTopologi star adalah topologi setiap node yang menuju node pusat atau sentral sebagai konselor. Aliran data akan menuju node pusat, kemudian ke node tujuan. Topologi ini banyak digunakan di berbagai tempat karena memudahkan untuk menambah, megurangi, dan mendeteksi kerusakan jaringan. Panjang kabel tidak harus sesuai (matching). Kerugian terjadi pada panjang kabel yang dapat menyebabkan loss effect karena hukum konduksi, tetapi semua itu dapat diabaikan.Gambar 1.48 Topologi Star Sumber: Prawiro, 2018
