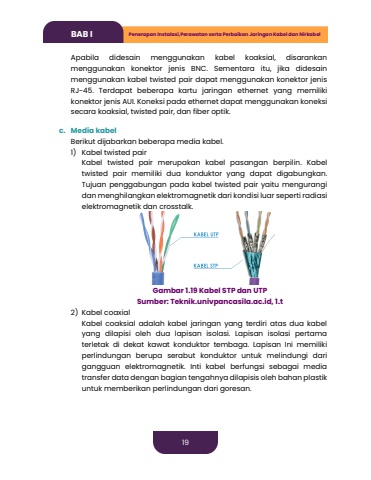

19BAB I Penerapan Instalasi,Perawatan serta Perbaikan Jaringan Kabel dan NirkabelApabila didesain menggunakan kabel koaksial, disarankan menggunakan konektor jenis BNC. Sementara itu, jika didesain menggunakan kabel twisted pair dapat menggunakan konektor jenis RJ-45. Terdapat beberapa kartu jaringan ethernet yang memiliki konektor jenis AUI. Koneksi pada ethernet dapat menggunakan koneksi secara koaksial, twisted pair, dan fiber optik.c. Media kabelBerikut dijabarkan beberapa media kabel.1) Kabel twisted pairKabel twisted pair merupakan kabel pasangan berpilin. Kabel twisted pair memiliki dua konduktor yang dapat digabungkan. Tujuan penggabungan pada kabel twisted pair yaitu mengurangi dan menghilangkan elektromagnetik dari kondisi luar seperti radiasi elektromagnetik dan crosstalk.Gambar 1.19 Kabel STP dan UTP Sumber: Teknik.univpancasila.ac.id, 1.t2) Kabel coaxialKabel coaksial adalah kabel jaringan yang terdiri atas dua kabel yang dilapisi oleh dua lapisan isolasi. Lapisan isolasi pertama terletak di dekat kawat konduktor tembaga. Lapisan Ini memiliki perlindungan berupa serabut konduktor untuk melindungi dari gangguan elektromagnetik. Inti kabel berfungsi sebagai media transfer data dengan bagian tengahnya dilapisis oleh bahan plastik untuk memberikan perlindungan dari goresan.
