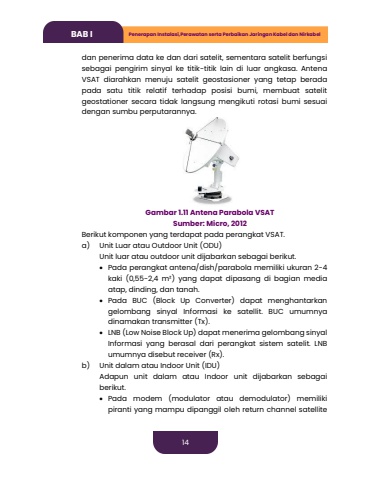

14BAB I Penerapan Instalasi,Perawatan serta Perbaikan Jaringan Kabel dan Nirkabeldan penerima data ke dan dari satelit, sementara satelit berfungsi sebagai pengirim sinyal ke titik-titik lain di luar angkasa. Antena VSAT diarahkan menuju satelit geostasioner yang tetap berada pada satu titik relatif terhadap posisi bumi, membuat satelit geostationer secara tidak langsung mengikuti rotasi bumi sesuai dengan sumbu perputarannya.Gambar 1.11 Antena Parabola VSATSumber: Micro, 2012Berikut komponen yang terdapat pada perangkat VSAT.a) Unit Luar atau Outdoor Unit (ODU)Unit luar atau outdoor unit dijabarkan sebagai berikut.%u2022 Pada perangkat antena/dish/parabola memiliki ukuran 2-4 kaki (0,55-2,4 m%u00b2) yang dapat dipasang di bagian media atap, dinding, dan tanah.%u2022 Pada BUC (Block Up Converter) dapat menghantarkan gelombang sinyal Informasi ke satellit. BUC umumnya dinamakan transmitter (Tx).%u2022 LNB (Low Noise Block Up) dapat menerima gelombang sinyal Informasi yang berasal dari perangkat sistem satelit. LNB umumnya disebut receiver (Rx).b) Unit dalam atau Indoor Unit (IDU)Adapun unit dalam atau Indoor unit dijabarkan sebagai berikut.%u2022 Pada modem (modulator atau demodulator) memiliki piranti yang mampu dipanggil oleh return channel satellite
