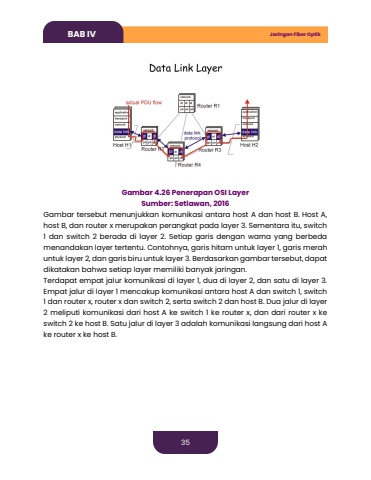

35BAB IV Jaringan Fiber OptikGambar 4.26 Penerapan OSI Layer Sumber: Setlawan, 2016Gambar tersebut menunjukkan komunikasi antara host A dan host B. Host A, host B, dan router x merupakan perangkat pada layer 3. Sementara itu, switch 1 dan switch 2 berada di layer 2. Setiap garis dengan warna yang berbeda menandakan layer tertentu. Contohnya, garis hitam untuk layer 1, garis merah untuk layer 2, dan garis biru untuk layer 3. Berdasarkan gambar tersebut, dapat dikatakan bahwa setiap layer memiliki banyak jaringan.Terdapat empat jalur komunikasi di layer 1, dua di layer 2, dan satu di layer 3. Empat jalur di layer 1 mencakup komunikasi antara host A dan switch 1, switch 1 dan router x, router x dan switch 2, serta switch 2 dan host B. Dua jalur di layer 2 meliputi komunikasi dari host A ke switch 1 ke router x, dan dari router x ke switch 2 ke host B. Satu jalur di layer 3 adalah komunikasi langsung dari host A ke router x ke host B.
